1、不需要對幾何圖形進行簡化

這個功能可以說是非常強大。 眾所周知，有限元結構仿真最花時間的莫過于在幾何的前處理上。 很多時候， 要么CAD文件是一個巨大的組裝件，成千上萬個零件。 你需要對組裝件進行必要的簡化和取舍， 不然根本沒法跑分析。 有時候CAD 文件本身就有很多幾何錯誤，經常會遇到對一個面畫了半天的網格都有問題，最后發現原來是有重面之類的問題。 說到畫網格，重點來了它的第二個特點就是：

2、不需要畫網格

不需要對幾何進行網格的劃分。 這個就更省事了，直接在幾何上面進行計算

3、效率

SimSolid計算速度快，可以在很短的時間內給出結果，而且建立模型，施加力和邊界條件超級簡單

打開介面來做一個簡單的介紹：

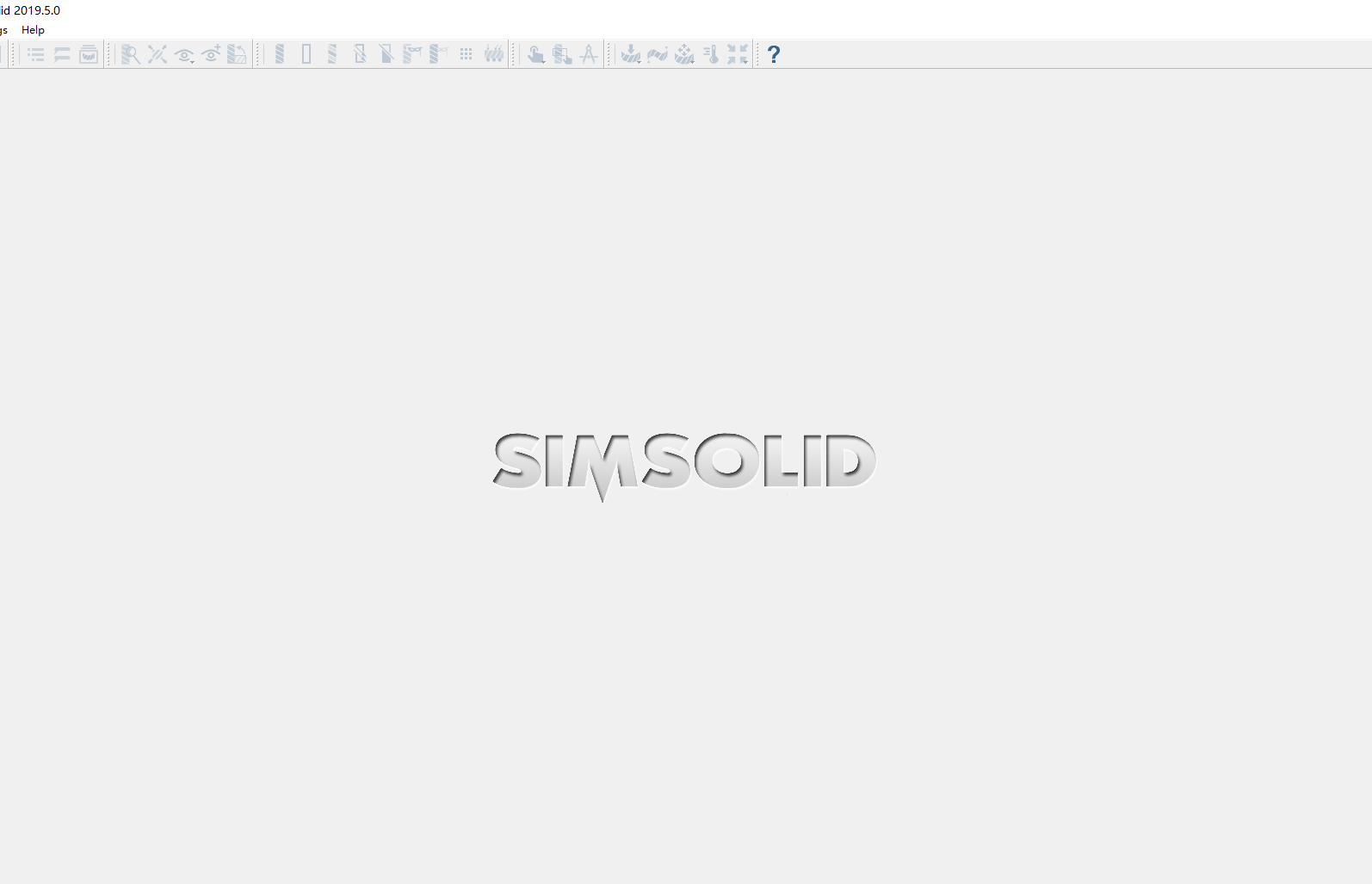

①下面是進入初始介面，非常的簡潔明了

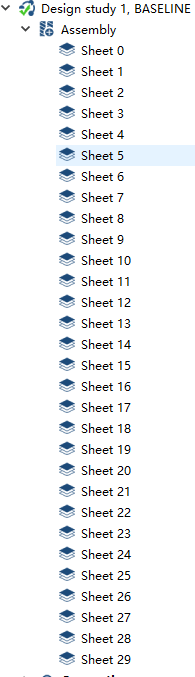

②打開一個文件 （模型來自Altair歐洲官方培訓，如有侵權，告知即刪），點開組裝的部分發現一共有29個 板 （sheet）:

③這樣子一個模型如果是在傳統的有限元軟件里 可能要取梁的中面，然后再用RBE2 或者共節點之類的將每一根梁之間連接起來。 共節點，很麻煩，要處理很久。 RBE2 硬連會給整體結構帶來額外的剛度（如果是做模態的，動態的分析就很危險了）

SimSolid 如何解決呢？

④直接選擇要做的分析 （這里選了模態）：

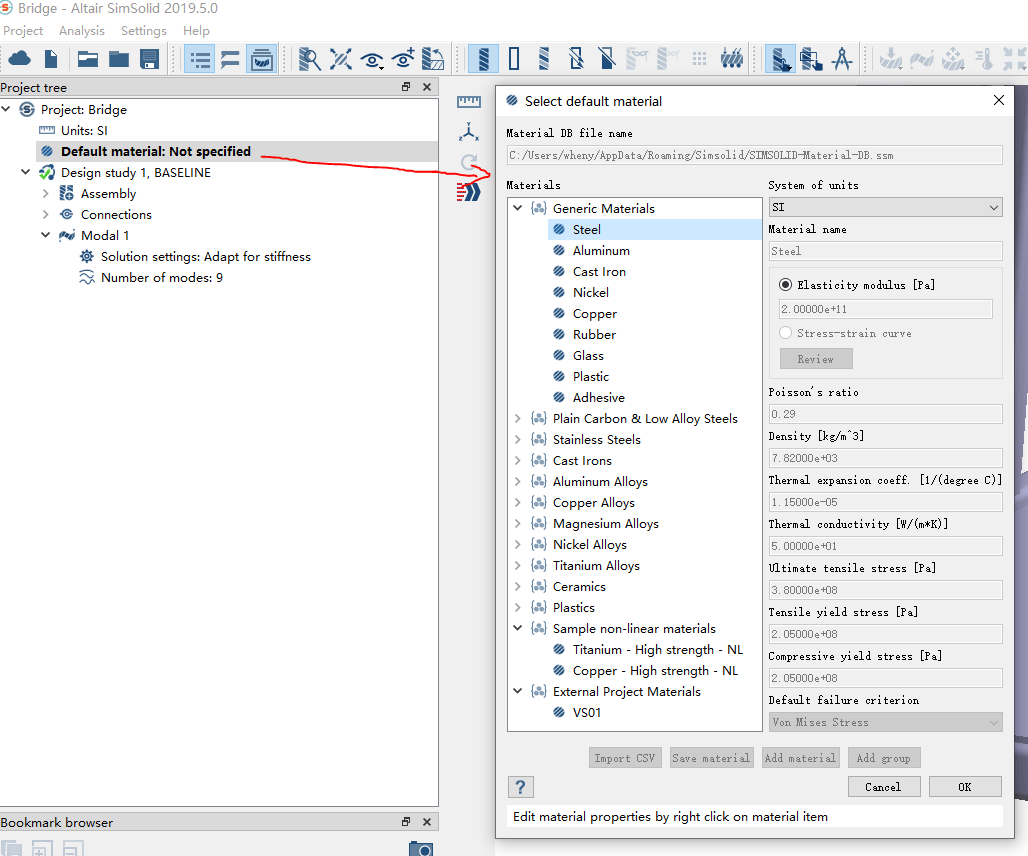

⑤在材料里面選擇鋼材：

⑥雙擊連接自動找到連接處（一共118處連接，Hypermesh 里邊頭都給你做暈）：

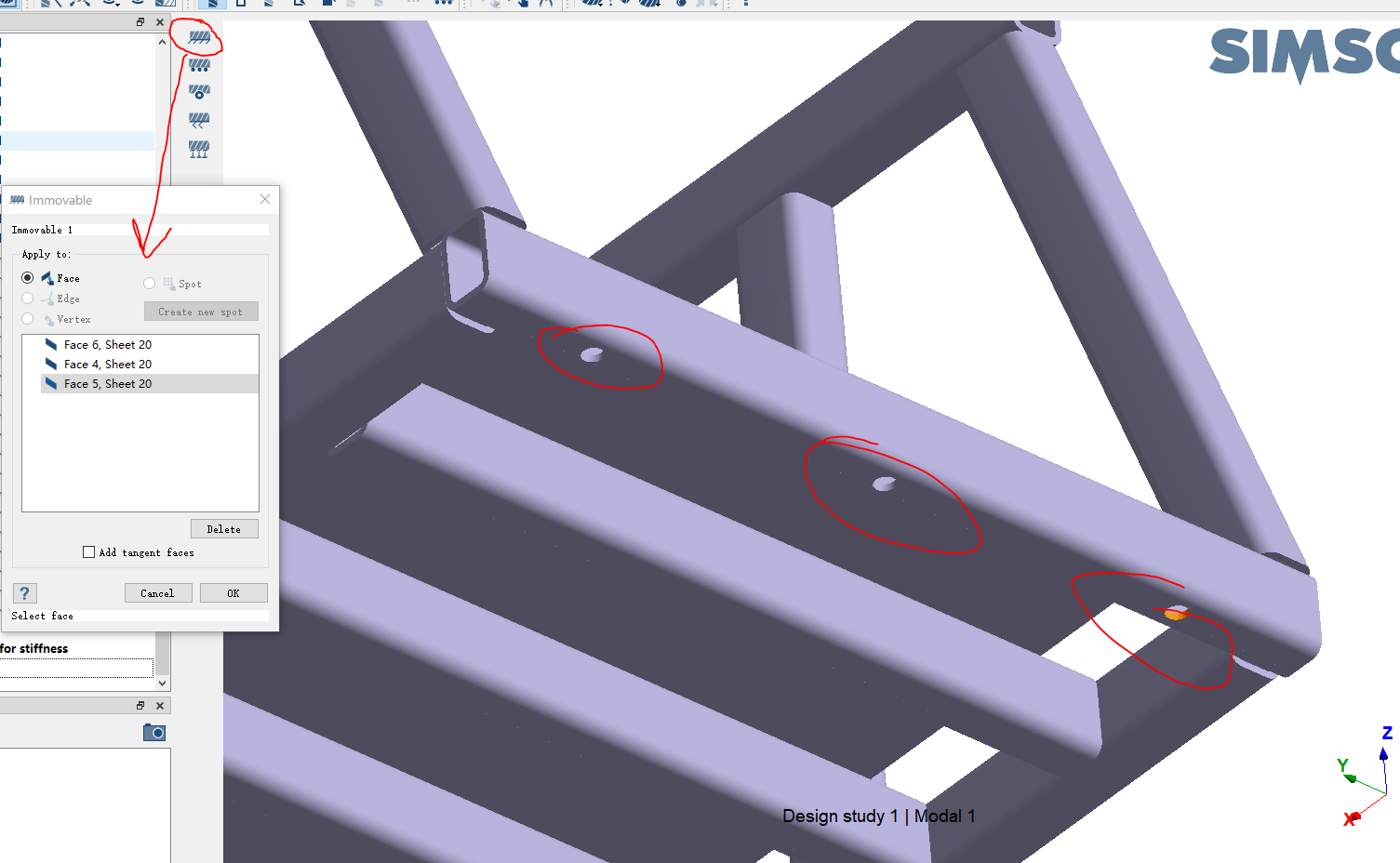

⑦添加邊界條件：

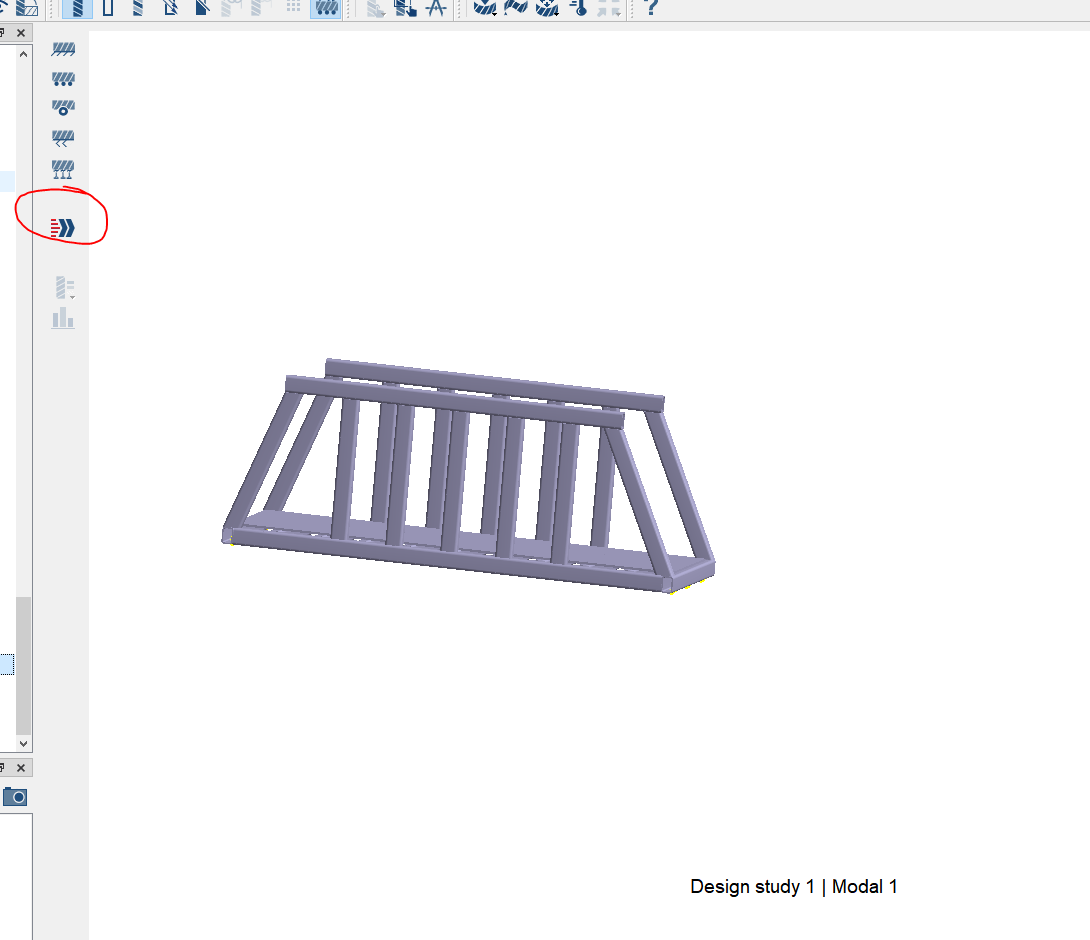

⑧點擊Solve 就開始計算了

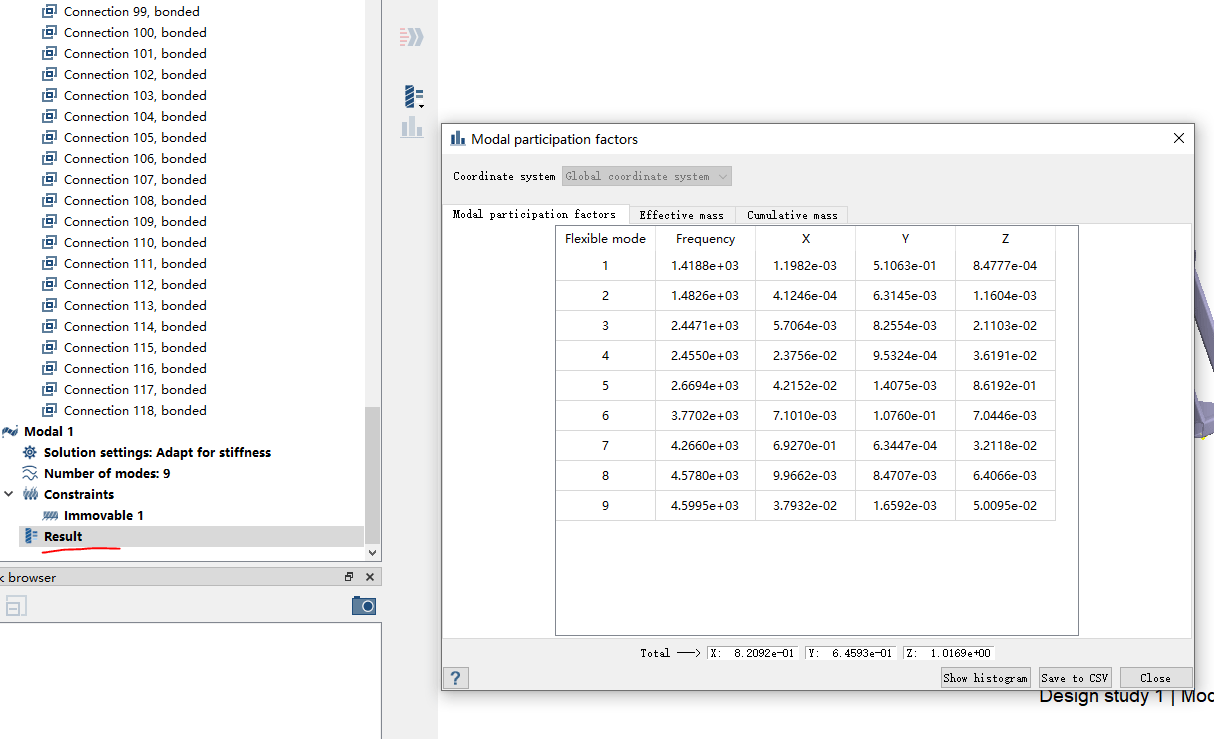

⑩在I5 4690 16G內存，WIN10 的平臺下，大概10秒鐘就有結果了點擊 Results 就出結果了

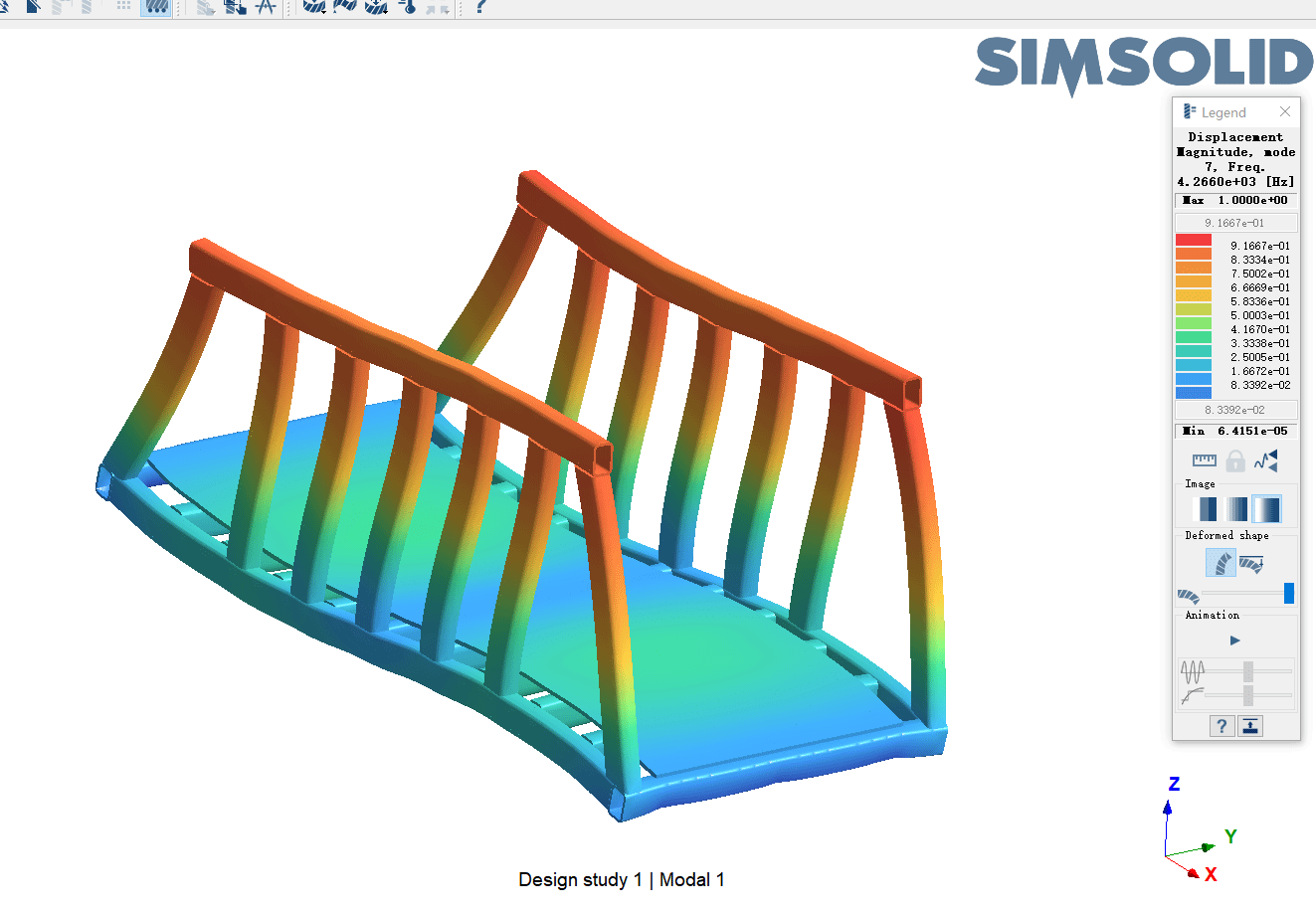

?再放一位移云圖：

Altair SimSolid 是一款三維結構分析工具，可以處理靜力，動力，熱等結構問題；不使用傳統有限元方法FEM(Finite Element Method)的三角形/四面體/六面體網格，計算時間大大減少。
