SimSolid是一款基于有限元算法擴展算法的結構求解器，能進行快速的模型驗證。與傳統有限元軟件不同，它采用無需簡化的精確的幾何模型開始建模，SimSolid軟件不僅不需要進行網格劃分，而且還可以自動識別并批量創建連接。只需簡單三步，便可批量創建連接，我們一起來看下SimSolid如何快速處理大型復雜裝配模型！

1、導入幾何

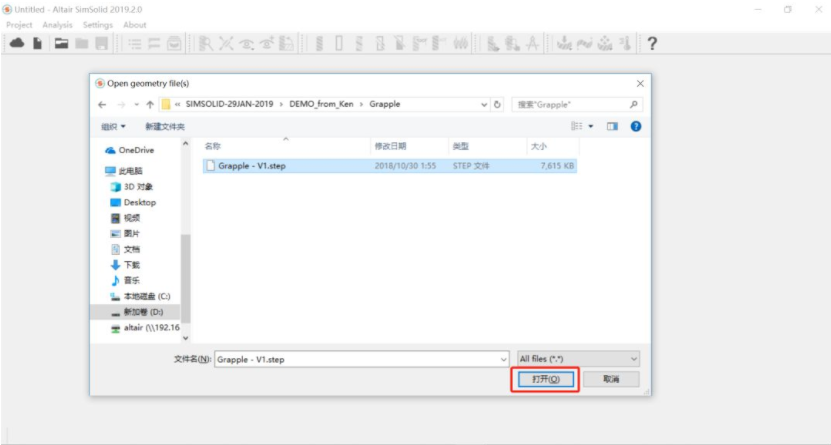

點擊主菜單 Project - Import from file - 選中幾何文件 - 打開。

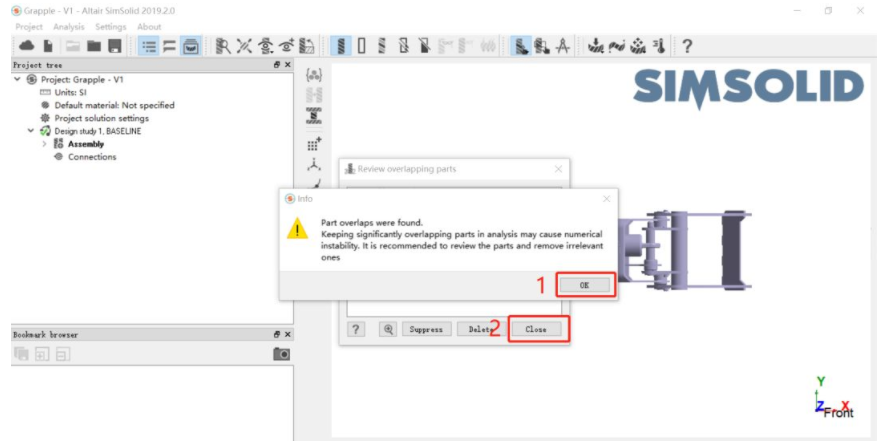

2、處理提示的穿透信息

依次點擊OK - Close，表示接受穿透。若不接受，需返回CAD軟件中調整；若無大的穿透，軟件會直接跳出下步中的Automatic conditions對話框。

3、自動創建接觸

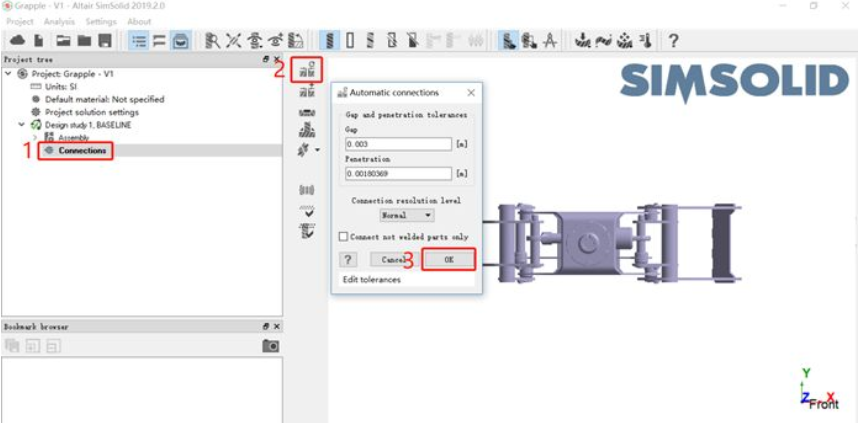

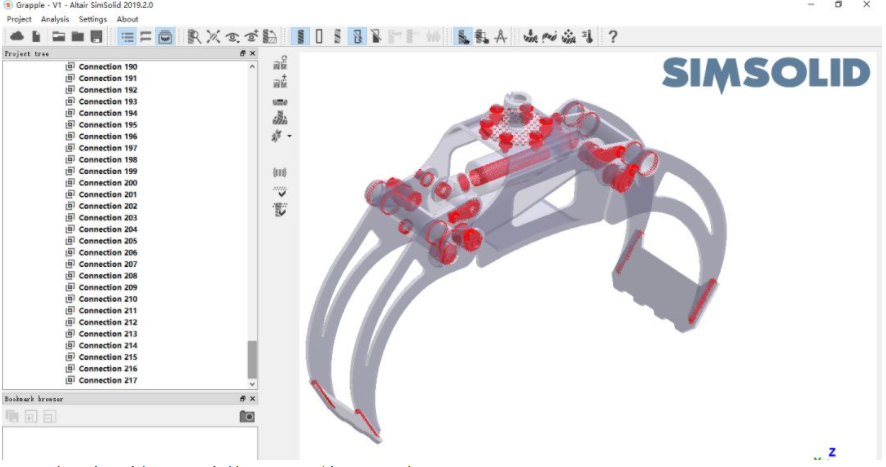

依次點擊模型樹中的Connections-工具條Automatic connections - OK，表示接受推薦設置并創建接觸。3秒后，SimSolid將自動創建所有連接，共217處。

使用SimSolid非常輕松的便可自動創建整個裝配體中的連接，不需要像傳統有限元那樣，逐個建接觸面并賦予接觸屬性，也不用費心處理穿透與間隙。是不是很容易呀？

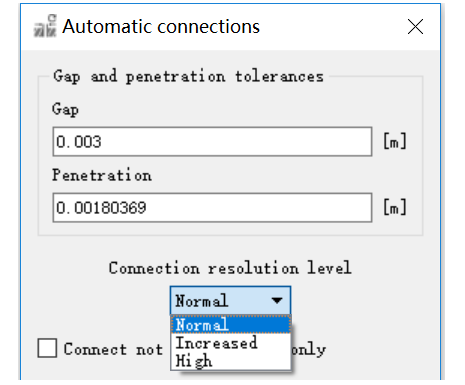

但需要注意步驟3中Automatic connections窗口中的3個選項設置。下面給大家詳細介紹一下：

① Gap and penetration tolerances ：這是將要使用的搜索距離。 最佳做法是寫盡可能小的值，但需要仍然可以找到連接。

② Connection resolution level (Normal, Increased, High) ：設置連接搜索算法的精度。 在正常情況下不會有問題，一般對于非常薄、很長的結構，才需要提升分辨率。

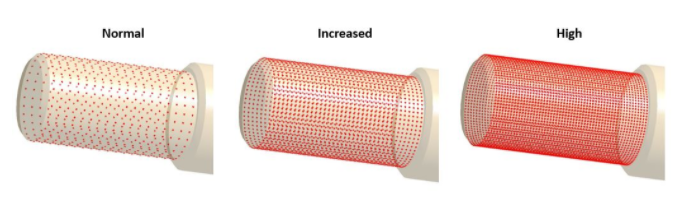

③ Connection resolution level默認為Normal，Increased是正常的4倍分辨率；High是正常的16倍分辨率。連接分辨率通過圖標密度可視化，High需謹慎使用，會減慢執行時間。
